双方向ロジックレベル変換モジュール 2CH 2個セット 双方向 レベル変換 3.3V 5V UART Arduino raspberry pi pico マイコン 爆買

双方向ロジックレベル変換モジュール 2CHで、3.3Vと5Vのデバイスをシームレスに接続

異なる電圧レベルで動作するデバイス間のシリアル通信を可能にするモジュールです。
3.3Vデバイスと5Vデバイスをシームレスに接続しUART通信を簡単に行えます。

主な特長
3.3Vと5Vの電圧レベルを双方向に変換できます。
RX/TXピンが同一方向に配置、UART通信に便利です。
FETを使用した昇圧回路により、信号伝送を実現します。

用途例
3.3Vマイコンと5Vシリアル機器の接続
RS232C/RS485通信機器の接続
レベル変換が必要なシリアル通信機器の接続

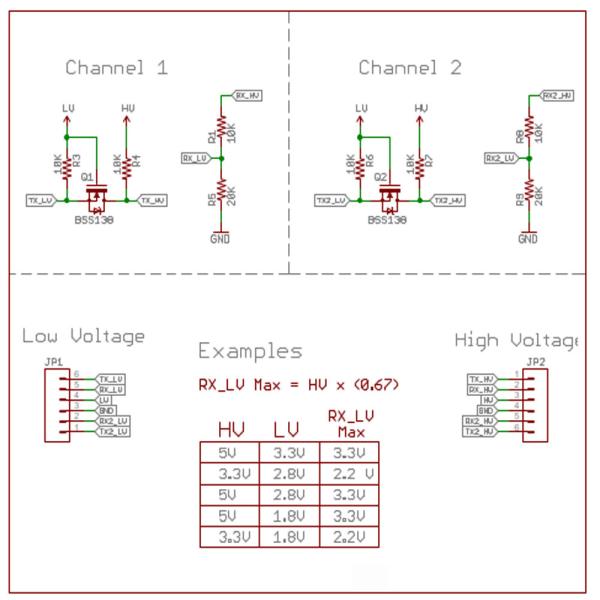

動作原理
電圧を下げる側は、単純な抵抗分圧回路で実現します。
電圧を上げる側は、FETを使った昇圧回路を採用しています。
FETはスイッチング素子として動作し、入力信号を効率的に昇圧します。

製品仕様
電圧変換範囲: 3.3V <-> 5V
最大電流: 100mA
動作温度範囲: -25℃〜85℃
インターフェース: RX, TX, GND, VCC
モジュールサイズ: 25mm x 15mm

双方向ロジックレベル変換モジュール 2CHで、
3.3Vと5Vのデバイス間のシリアル通信を簡単に行いましょう。
